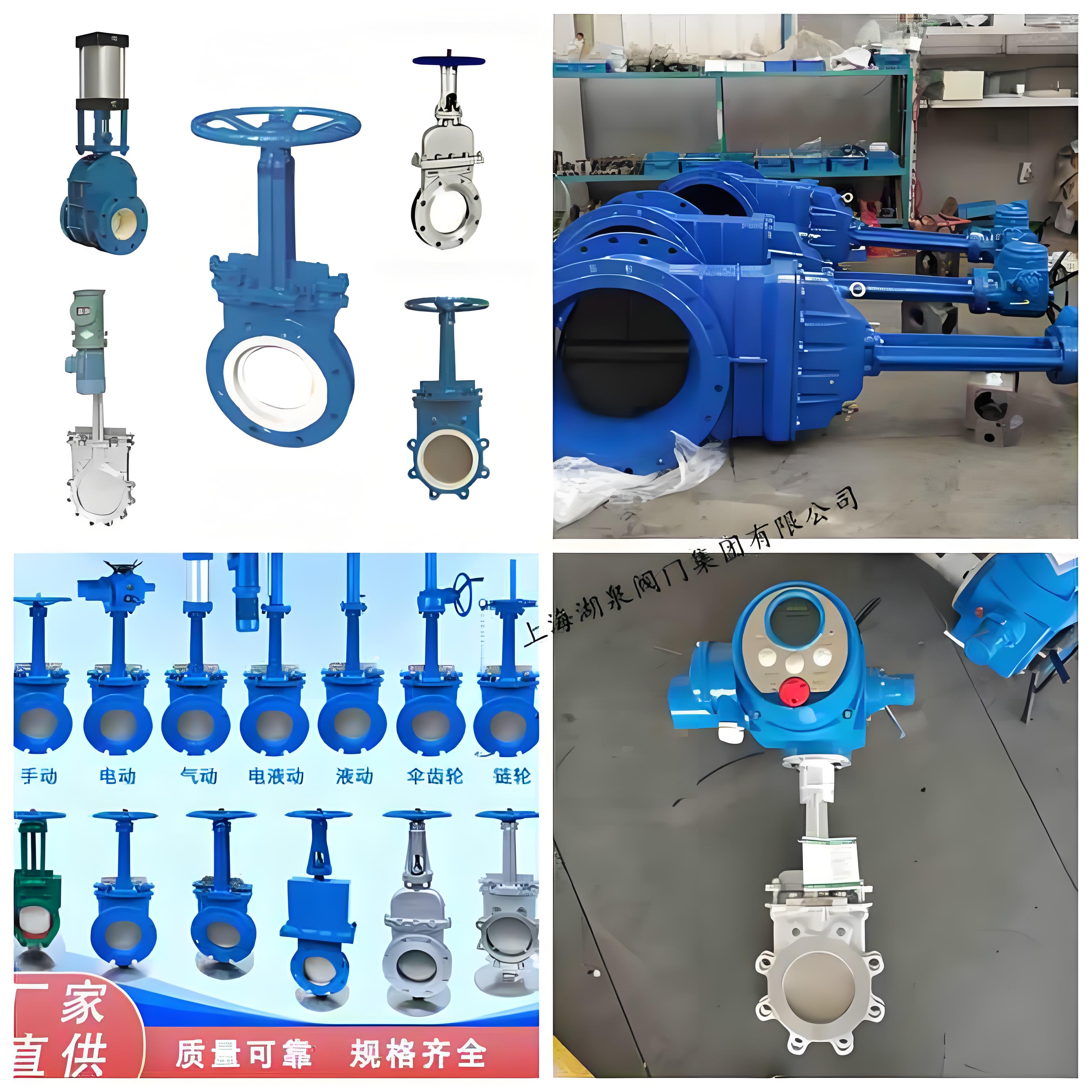

PZ973W-10NR-DN200 是一款專為苛刻高溫工況設計的電動插板閥，也稱為高溫刀型閘閥、高溫灰渣閥或高溫排渣閥。該閥門采用垂直升降式閘板結構，通過電動執行機構遠程控制，實現對管道內高溫介質的可靠截?cái)嗯c流量調節。

一、產品概述與核心特點

該閥門專為高溫工況設計，其結構緊湊、設計合理，具有輕型節材的特點。‌其工作溫度范圍寬廣，可在-29℃至550℃甚至更高溫度（部分型號適應1000℃左右高溫）環境下穩定運行，工作壓力范圍為1.0MPa至2.5MPa。‌主要特點包括：

• ‌超短結構長度‌：有效節省材料，減輕管路系統整體重量。‌
• ‌空間占用小‌：能有效支持管道強度，減少管道振動的可能性。‌
• ‌耐高溫與耐腐蝕‌：閘板常選用奧氏體不銹鋼或2520(310S)等高合金耐熱鋼制造，耐腐與耐高溫性能優異，可有效防止因腐蝕導致的密封泄漏。‌
• ‌剪切與防堵功能‌：閘板具有閘刀功能，能有效切斷介質中的各類雜物，自動清除密封面粘著物，防止卡阻堵塞。‌
• ‌操作便捷‌：配備多回轉式電動裝置，實現遠程快速、平穩的啟閉控制。部分型號采用浮動閥板與彈性密封設計，有助于減少密封面磨損，延長使用壽命。‌
• ‌驅動裝置防護多樣‌：電動執行機構可具備防塵、防水（IP65/IP67）、防爆（Ex d II BT4/CT4）等多種防護等級，適應環境溫度為-20℃至40℃。‌

二、主要技術參數與性能規范‌

• ‌型號示例‌：PZ973W-10NR-DN200
• ‌公稱通徑 (DN)‌：200mm（該系列產品通徑范圍通常為DN50至DN800，部分可達DN1200）。‌
• ‌公稱壓力 (PN)‌：10（即1.0 MPa）。
• ‌壓力試驗‌：殼體試驗壓力通常為1.5倍公稱壓力，密封試驗壓力為1.1倍公稱壓力。‌
• ‌工作溫度‌：根據密封形式不同而異。硬密封型（如W型）可承受最高溫度，達550℃及以上，部分設計適用于1000℃左右高溫；四氟密封（F型）適用溫度≤180℃；橡膠密封（X型）適用溫度≤80℃。‌
• ‌適用介質‌：紙漿、污水、煤漿、灰渣水泥混合物、糖漿等漿液或含固體顆粒的介質。‌
• ‌電源‌：電動裝置標準電源為AC380V、50Hz。‌
• ‌主要連接尺寸 (示例 PN10, DN200)‌：需參考具體產品圖紙，典型參數包括結構長度L、法蘭外徑D、螺栓孔中心圓直徑D1、密封面直徑D2、閥門高度H、螺栓數量及規格n-M、手輪或執行器尺寸D0等。‌

三、結構與材料‌

• ‌驅動方式‌：電動（9）。
• ‌連接方式‌：對夾式（7）。
• ‌閥體材質‌：常見為碳鋼（C）、不銹鋼（P，如304、316），對于高溫工況，閥體與閘板也可能采用310S（2520）等高耐熱合金鋼。‌
• ‌密封面材質‌：根據型號后綴區分，H代表合金鋼或Cr13系不銹鋼硬密封；W代表閥門本體特定材質；Y代表硬質合金；F代表聚四氟乙烯（四氟）；X代表橡膠。‌
• ‌閥桿與填料‌：閥桿常采用不銹鋼材料，上密封填料多采用柔性PTFE或V型聚四氟乙烯結合柔性石墨環，以確保可靠密封與靈活操作。‌

四、應用領域‌

• ‌電力行業‌：循環流化床鍋爐、煤粉爐等電站鍋爐的輸灰、排渣系統，用于調節輸送量、穩定工況。‌
• ‌冶金、煤炭行業‌：高溫爐窯的物料輸送與控制。
• ‌化工、制藥行業‌：制粉系統及各類工藝管道。
• ‌造紙、環保、污水處理‌：紙漿、污水、煤漿等介質的管道調節與節流。‌
• ‌食品、制糖行業‌：糖漿等介質的控制。

五、執行標準‌

• 設計制造：JB/T8691-1998 ‌
• 結構長度：GB/T15188.2-94 ‌
• 法蘭連接：GB/T9113.1-2000、JB/T79-94 ‌
• 試驗與驗收：GB/T13927-92 ‌
