產品名稱：襯膠隔膜閥G41J-10 DN150 PN1.0MPa生產廠家[ 2024-12-03 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、襯膠隔膜閥G41J-10 DN150 PN1.0MPa生產廠家

G41J襯膠手動隔膜閥是一種特殊形工的具有截?cái)喙δ艿拈y門，其啟閉件由鋼質瓣與軟質材料（橡膠和氟塑料復合）制的隔膜組成并將閥體內腔與閥蓋內腔隔開以達到截?cái)喙軆?nèi)介質之目的。

二、襯膠隔膜閥G41J-10 DN150 PN1.0MPa優點

1、襯膠隔膜閥將閥體下部?jī)?nèi)腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質*隔離，省去填料密封結構，介質的內漏和外漏可同時避免；
2、利用FEP（Teflon)氟塑料與全成橡膠復合而成的隔膜的帶有Teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟"外的各種強腐蝕性介質。
3、做為執行元件的膜片,由于頻繁的啟閉,易產生疲勞斷裂,應視工況、介質的特性，進行定期更換。
4、氟塑料的防腐性能及推薦使用溫度風“閥門及管路附件用氟塑料襯里性能表"。

手動	G41J(堰式)	手動	G641J(往復式)
	G41F5(堰式)		G641F5(往復式)
	G45J(直流式)		G6B41F(常閉式)
	G45F5(直流式)		G6B41F5(常閉式)
電動	G9B41J(防爆式)	電動	G941J(普通型)
電動	G9B41F5(防爆式)	電動	G941F5(普通型)

三、襯膠手動隔膜閥主要零部件材料表

公稱壓力(MPa)	0.6		1.0
殼體試驗壓力 PT	0.9		1.5
密封試驗壓力(液)	0.66		1.1
密封試驗壓力(氣)	0.5-0.7
適用介質	G41W-6/10	G41J-6/10		G41F-6/10
	非腐蝕性流體	一般腐蝕性流體		強腐蝕性流體
適用溫度	≤100℃	≤80℃		-50-150℃

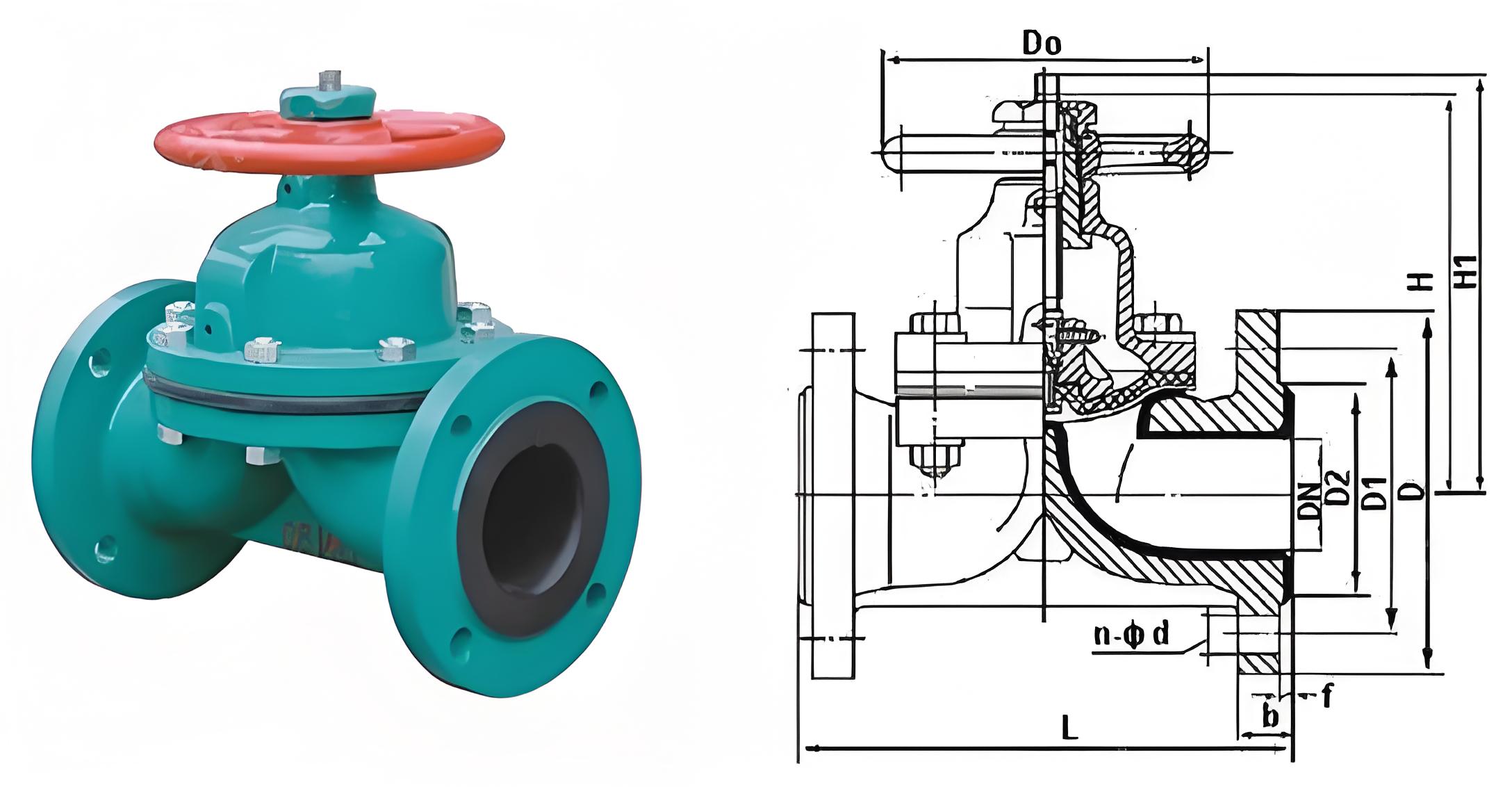

DN	L	D	D1	D2	z-d	f	b	H	H1	DO	Wt(kg)
15	125	80	55	40	4-12	2	12	116	126	100	2.8
20	135	90	65	50	4-12	2	14	116	126	100	3
25	145	100	75	60	4-12	2	14	127	140	140	4.5
32	160	120	90	70	4-14	3	16	132	149	140	6.5
40	180	130	100	80	4-14	3	16	155	175	160	8
50	210	140	110	90	4-14	3	16	162	188	160	10
65	250	160	130	110	4-14	3	16	196	230	200	16
80	300	185	150	125	4-18	3	18	220	262	240	21
100	350	205	170	145	4-18	3	18	272	325	240	30
125	400	235	200	175	8-18	3	20	332	397	280	52
150	460	260	225	200	8-18	3	20	372	450	320	70
200	570	315	280	255	8-18	3	22	496	600	360	112
250	680	370	335	310	12-18	4	24	570	700	400	220
