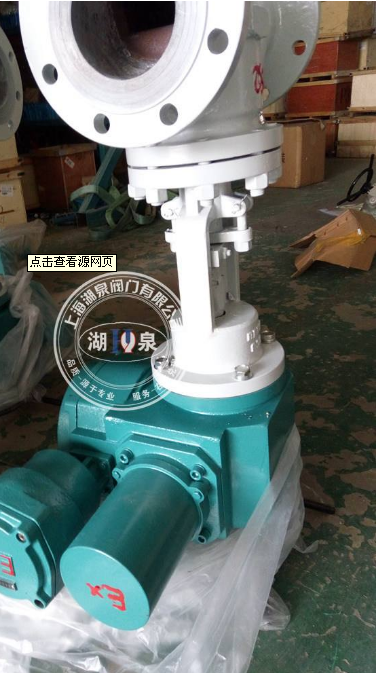

產品名稱：電動調節閘閥[ 2021-05-17 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、Z941W-16P DN100 電動調節閘閥產品介紹

Z941W 型 PN16~PN200 不銹鋼楔式閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力 PN16~PN200，閥體材料為不銹鋼的閘閥。

二、Z941W-16P DN100 電動調節閘閥外形及結構尺寸

Z41W、Z41Y (PN16) 不銹鋼閘閥主要外形及結構尺寸 (mm)
DN	L	D	D1	D2	b	f	z×ød	H	D0	重量 / kg
15	130	95	65	45	14	2	4×ø14	175	200	4
20	150	105	75	55	14	2	4×ø14	180	200	5
25	160	114	85	65	14	2	4×ø14	210	200	6
32	180	135	100	78	16	2	4×ø18	210	200	7
40	200	145	110	85	16	3	4×ø18	350	200	19
50	250	160	125	100	16	3	4×ø18	358	240	29
65	265	180	145	120	18	3	4×ø18	375	240	33
80	280	195	160	135	20	3	8×ø18	433	280	45
100	300	215	180	155	20	3	8×ø18	502	320	63
125	325	245	210	185	22	3	8×ø18	312	360	108
150	350	280	240	210	24	3	8×ø23	676	360	134
200	400	335	295	265	26	3	12×ø23	820	400	192
250	450	405	355	320	30	3	12×ø25	969	450	273
300	500	460	410	375	30	4	12×ø25	1142	560	379
350	550	520	470	435	34	4	16×ø25	1280	640	590
400	600	580	525	485	36	4	16×ø30	1452	640	850
450	650	640	585	545	40	4	20×ø30	1541	720	907
500	700	705	650	608	44	4	20×ø34	1676	720	958
600	800	840	770	718	48	5	20×ø41	1874	800	1112

三、Z941W-16P DN100 電動調節閘閥產品零部件材料

Z41W、Z41Y 不銹鋼閘閥零部件材料
型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41W-16P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼本體材料	聚四氟乙烯
Z41W-25P
Z41Y-16P			堆焊鐵基合金
Z41Y-25P
Z41Y-16R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
Z41Y-25R
Z41W-40P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料
Z41W-40P			堆焊硬質合金
Z41Y-40R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z41Y-40R			堆焊硬質合金
Z41W-100P	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金
Z41W-160P

四、Z941W-16P DN100 電動調節閘閥產品性能參數

Z41W、Z41Y 不銹鋼閘閥主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z41W-16P	16	1.6	≤ 150	弱腐蝕性介質
Z41W-25P	25	2.5
Z41Y-16P	16	1.6
Z41Y-25P	16	1.6
Z41Y-16R	16	1.6		腐蝕性介質
Z41Y-25R	25	2.5		腐蝕性介質
Z41W-40P	40	4.0	≤ 150	弱腐蝕性介質
Z41W-40P	40	4.0		弱腐蝕性介質
Z41Y-40R	40	4.0		腐蝕性介質
Z41Y-40R	40	4.0		腐蝕性介質
Z41W-100P	100	10.0	≤ 200	醋酸類
Z41W-160P	160	16.0	≤ 200	醋酸類
